DB-120 или ПВХ-канал Schedule 40: какая степень защиты от прямого захоронения нужна вашему проекту? (Руководство 2026 года)

Основное различие между DB-120 и ПВХ-каналом Schedule 40 для прямого захоронения сводится к толщине стенки, жесткости и стоимости, а не к основной функции. DB-120 — это тонкостенный воздуховод, сертифицированный по ASTM F512 и NEMA TC 6 и 8, предназначенный для подземных трасс, где стоимость метра имеет наибольшее значение. Schedule 40 имеет примерно вдвое большую стену, более высокую устойчивость к раздавливанию и более высокую цену. Выбирайте DB-120 для длинных прямых траншей с контролируемой обратной засыпкой; переходите к Списку 40, если ожидается удар, неглубокое укрытие или нагрузка от транспортных средств. В этом руководстве сравниваются два рейтинга по размерам, механическим характеристикам и стоимости установки, а затем приводятся правила выбора для каждого проекта, используемые инженерами коммунальных предприятий.

1. В чем разница между DB-120 и ПВХ-каналом сортамента 40 для прямого захоронения?

Оба номинала защищают кабель в подземных трассах, но DB-120 представляет собой служебный канал с более легкими стенками, а Schedule 40 — это канал общего назначения, рассчитанный на давление, со стенкой примерно в два раза больше. Это различие связано с двумя разными семействами стандартов и определяет каждое последующее решение.

Цифры объясняют ценовой разрыв. Длина DB-120 класса 100 мм содержит примерно половину смолы эквивалентной длины Schedule 40, поэтому дистрибьюторы указывают на нее на 20–40% ниже при объемных заказах. Эта экономия реальна, но только в том случае, если установка должным образом защищает более тонкую стену.

Жесткость кабелепровода db120 и рейтинг ударной нагрузки для применения в инженерных воздуховодах определяются на уровне NEMA TC 6 и 8, а не одним числом: производители проверяют жесткость трубы, герметичность соединений (обычно минимальное уплотнение 25 фунтов на квадратный дюйм) и ударопрочность, а DB-120 соответствует всем этим критериям для эксплуатации при прямом захоронении. Чего он не обеспечивает, так это механического запаса по графику 40, когда траншея засыпается угловатыми породами или когда трасса бурения поворачивает под подъездную дорогу.

На практике виды отказов различаются. Недоработанный DB-120 медленно деформируется при плохой засыпке — овальность увеличивается, натяжение увеличивается, а прокладка кабеля с годами становится сложнее. Недоопределенный Schedule 40 редко деформируется; вместо этого проекты просто перерасходуют средства на смолу, которая им никогда не была нужна.

✅ Итог: DB-120 меняет толщину стенок на более низкую стоимость при защищенных трассах прямого захоронения, а Schedule 40 обеспечивает механическую маржу там, где нагрузка непредсказуема.

2. Какой рейтинг следует указать для вашего проекта?

Если вы спрашиваете, подходит ли кабелепровод из ХПВХ для прямого захоронения без бетонной оболочки, ответ будет положительным — при условии, что класс стены соответствует ожидаемой нагрузке. И DB-120, и Schedule 40 одобрены для прямого захоронения в соответствии с их соответствующими стандартами; Бетонная оболочка — это инструмент управления нагрузкой, а не требование листинга. Используйте эту логику принятия решений для каждого типа проекта:

• Траншеи для сбора солнечной энергии: DB-120 в открытых траншеях с покрытием толщиной более 900 мм и песчаной подсыпкой. Трассы длинные и прямые, поэтому экономия на погонный метр увеличивается — на 5-километровой коллекторной сети рейтинг ниже, чем в Графике 40, может сократить расходы на трубопроводы на четверть.

• Зарядные станции и парковки для электромобилей: График 40 для неглубоких участков возле плит и дорожек для колес. Укрытие минимальное, и в будущем вероятны раскопки, поэтому более толстая стена окупается.

• Банки воздуховодов муниципальной сети: любой рейтинг работает при правильном кожухе; без кожуха используйте Schedule 40 под обочинами. При пересечении дорог без расширения и протягивании HDD многие коммунальные предприятия переходят на защитный кабелепровод MPP , который выдерживает более высокие усилия втягивания, чем любой тип ПВХ.

• Подводящие устройства под улицами: конструкция ряда воздуховодов с распорками, бетоном или специальной засыпкой; рейтинг имеет меньшее значение, чем дисциплина засыпки и уплотнения.

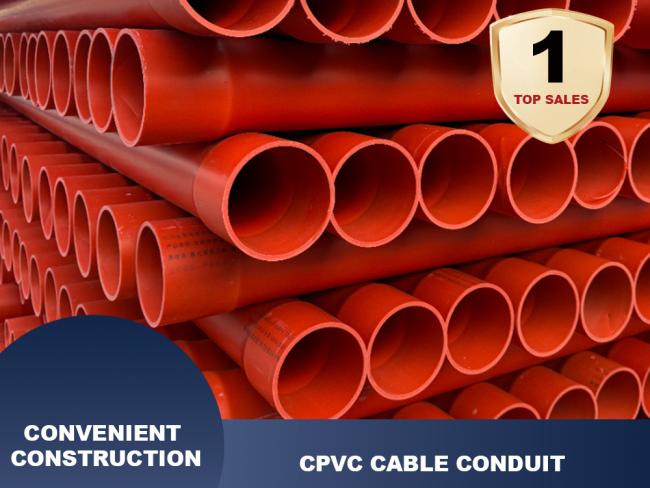

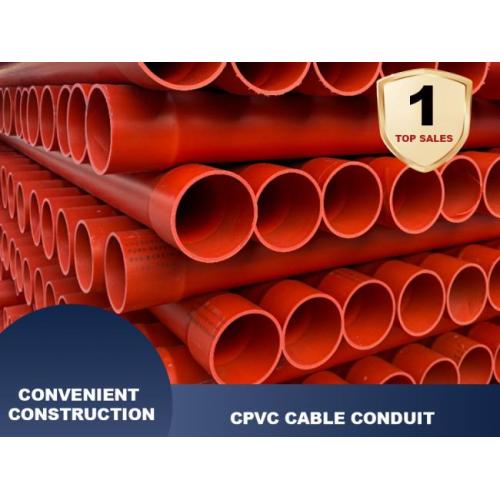

Выбор материала происходит параллельно с выбором номинала. Стандартный жесткий ПВХ (класс ячеек 12454 по ASTM D1784) соответствует большинству требований к окружающей среде; ХПВХ (класс ячеек 23447) обеспечивает более высокую температуру размягчения по Вика, около 93 °C, для жаркого климата или нагруженных кабельных цепей. Weiside производит и то, и другое: ее кабелепроводы из ХПВХ имеют длину 50–200 мм и классы стен, соответствующие требованиям нагрузки SN.

Для покупателей, консолидирующих список материалов проекта, работа с одним экструзионным заводом упрощает логистику. Jiangsu Weiside Pipe Industry Co., Ltd. , сертифицированный по ISO 9001:2015 и ISO 14001 производитель в Цзянъинь, Китай, поставляет защитные кабелепроводы из ХПВХ вместе с трубами водоснабжения из ПВХ , трубами из полиэтилена и трубами из стеклопластика , поэтому в одном контейнере можно смешивать кабелепроводы и сопутствующие трубопроводы без необходимости манипулировать несколькими поставщиками.

✅ Итог: сопоставьте номинал с нагрузкой — DB-120 для глубоких защищенных траншей, Schedule 40 для неглубоких участков или участков, подверженных движению транспорта — и позвольте кожуху, а не дополнительной стене, выдерживать экстремальные нагрузки.

Часто задаваемые вопросы

Вопрос: В чем разница между DB-120 и ПВХ-каналом Schedule 40 для прямого захоронения в одном предложении?

Ответ: DB-120 — это более тонкий и недорогой воздуховод, сертифицированный по NEMA TC 6 и 8 для подземных трасс, а Schedule 40 — это более толстостенный воздуховод UL 651 с большим запасом прочности — та же работа, другая экономика и механический запас.

Вопрос: Можно ли устанавливать DB-120 над землей или на открытых площадках?

О: Нет. DB-120 рассчитан на подземное использование; Воздействие солнечного света и риск удара требуют использования кабелепровода Списка 40 или Списка 80 с соответствующими листами поверхности. Проверьте маркировку, прежде чем заменять одну на другую в заявлении.

Вопрос: Предлагаете ли вы OEM-размеры и нестандартные цвета для тендеров по проектам?

А: Да. Weiside поддерживает OEM-производство и производство по индивидуальному заказу — нестандартные диаметры, нестандартные цвета и печатную маркировку — с жесткостью кабелепровода db120 и ударной вязкостью для воздуховодов, проверенными перед отправкой с помощью методов испытаний NEMA TC 6 и 8. Образцы и проверка третьей стороной приветствуются.
